Descrizione del Prodotto
OhmAlloy-4J29 (lega di espansione)
(Nome comune: Kovar, Nilo K, KV-1, Dilver po, Vacon 12)
OhmAlloy-4J29, nota anche come lega Kovar, è stata inventata per soddisfare la necessità di una tenuta affidabile vetro-metallo, che è richiesta in dispositivi elettronici come lampadine, tubi per vuoto, tubi catodici, e in sistemi per vuoto in chimica e altre ricerche scientifiche. La maggior parte dei metalli non può sigillare il vetro perché il loro coefficiente di espansione termica non è lo stesso del vetro, in modo che il giunto raffredda dopo la fabbricazione le sollecitazioni dovute alle velocità di espansione differenziale del vetro e del metallo causano la rottura del giunto.
OhmAlloy-4J29è stato inventato per soddisfare la necessità di una tenuta affidabile vetro-metallo, che è richiesto in dispositivi elettronici come lampadine, tubi per vuoto, tubi a raggi catodici, e in sistemi per vuoto in chimica e altre ricerche scientifiche. La maggior parte dei metalli non può sigillare il vetro perché il loro coefficiente di espansione termica non è lo stesso del vetro, in modo che il giunto raffredda dopo la fabbricazione le sollecitazioni dovute alle velocità di espansione differenziale del vetro e del metallo causano la rottura del giunto.
OhmAlloy-4J29 non solo ha un'espansione termica simile al vetro, ma la sua curva di espansione termica non lineare può spesso essere realizzata in modo da adattarsi a un vetro, consentendo così al giunto di tollerare un ampio intervallo di temperatura. Chimicamente, si lega al vetro attraverso lo strato intermedio di ossido di nichel e ossido di cobalto; la proporzione di ossido di ferro è bassa a causa della sua riduzione con cobalto. La resistenza del legame dipende in larga misura dallo spessore e dal carattere dello strato di ossido. La presenza di cobalto rende lo strato di ossido più facile da fondere e disciogliere nel vetro fuso. Un colore grigio, grigio-blu o grigio-marrone indica una buona tenuta. Un colore metallico indica la mancanza di ossido, mentre il colore nero indica un metallo eccessivamente ossidato, in entrambi i casi portando ad un giunto debole.
Applicazione:principalmente utilizzati nei componenti elettrici del vuoto e nel controllo delle emissioni, nel tubo antiurto, nel tubo di accensione, nel magnetron di vetro, nei transistor, sigillare il connettore maschio, il relè, il cavo dei circuiti integrati, il telaio, le staffe e altre guarnizioni dell'alloggiamento.
Composizione normale %
| Ni | 28.5~29.5 | Fe | Bal. | Co | 16.8~17.8 | Si | ≤0.3 |
| MO | ≤0.2 | Cu | ≤0.2 | CR | ≤0.2 | Mn | ≤0.5 |
| C | ≤0.03 | P | ≤0.02 | S | ≤0.02 |
Resistenza alla trazione, MPa
| Codice di condizione | Condizione | Filo | Striscia |
| R | Morbido | ≤585 | ≤570 |
| 1/4I | 1/4 duro | 585~725 | 520~630 |
| 1/2I | 1/2 duro | 655~795 | 590~700 |
| 3/4I | 3/4 duro | 725~860 | 600~770 |
| IO | Duro | ≥850 | ≥700 |
Proprietà fisiche tipiche
| Densità (g/cm3) | 8.2 |
| Resistività elettrica a 20ºC(Ωmm2/m) | 0.48 |
| Fattore di temperatura di resistività(20ºC~100ºC)X10-5/ºC | 3.7~3.9 |
| Punto Curie Tc/ ºC | 430 |
| Modulo elastico, e/Gpa | 138 |
Coefficiente di espansione
| θ/ºC | α1/10-6ºC-1 | θ/ºC | α1/10-6ºC-1 |
| 20~60 | 7.8 | 20~500 | 6.2 |
| 20~100 | 6.4 | 20~550 | 7.1 |
| 20~200 | 5.9 | 20~600 | 7.8 |
| 20~300 | 5.3 | 20~700 | 9.2 |
| 20~400 | 5.1 | 20~800 | 10.2 |
| 20~450 | 5.3 | 20~900 | 11.4 |
Conducibilità termica
| θ/ºC | 100 | 200 | 300 | 400 | 500 |
| λ/ W/(m*ºC) | 20.6 | 21.5 | 22.7 | 23.7 | 25.4 |
| Il processo di trattamento termico | |
| Ricottura per scarico della sollecitazione | Riscaldato a 470~540ºC e tenere premuto 1~2 h. Freddo |
| ricottura | Sotto vuoto riscaldato a 750~900ºC |
| Tempo di attesa | 14 min~1 ora. |
| Velocità di raffreddamento | Non più di 10 ºC/min raffreddato a 200 ºC |
Stile di fornitura
| Nome leghe | Tipo | Quota | ||
| OhmAlloy-4J29 | Filo | D= 0.1~8 mm | ||
| OhmAlloy-4J29 | Striscia | W= 5~250 mm | T= 0,1mm | |
| OhmAlloy-4J29 | Lamina | W= 10~100 mm | T= 0.01~0.1 | |

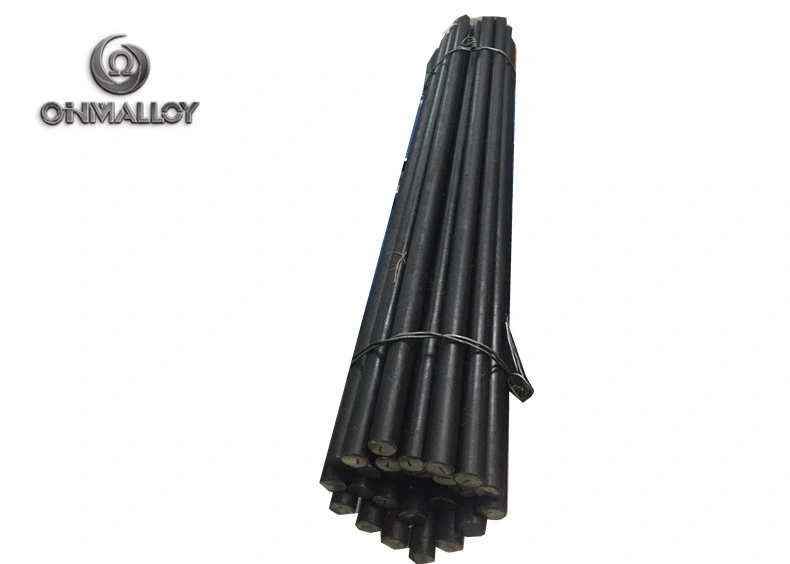

| OhmAlloy-4J29 | Bar | Diam= 8~100 mm | L= 50~1000 Ω | |
