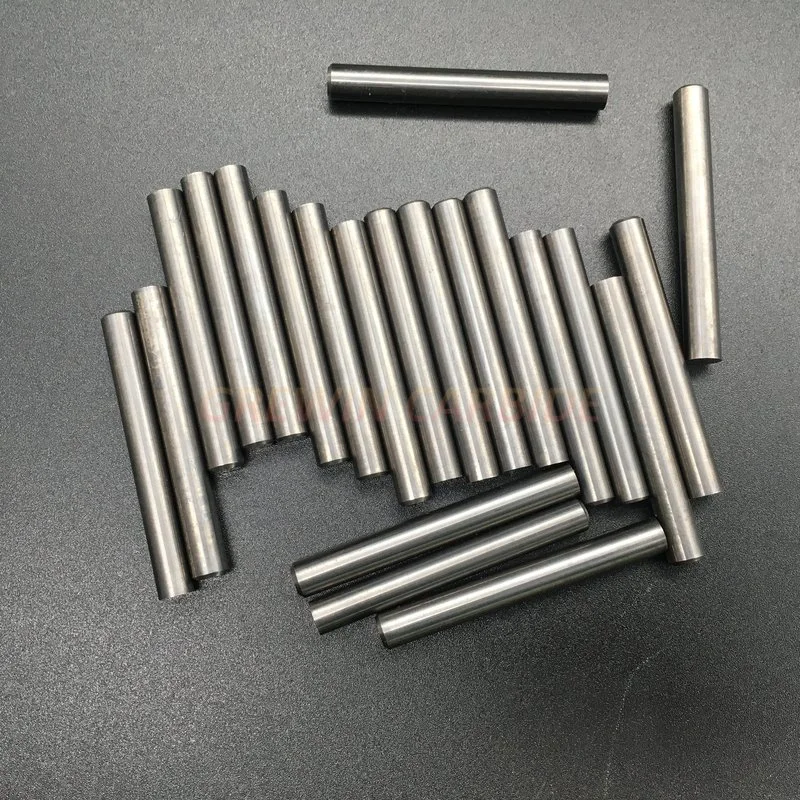

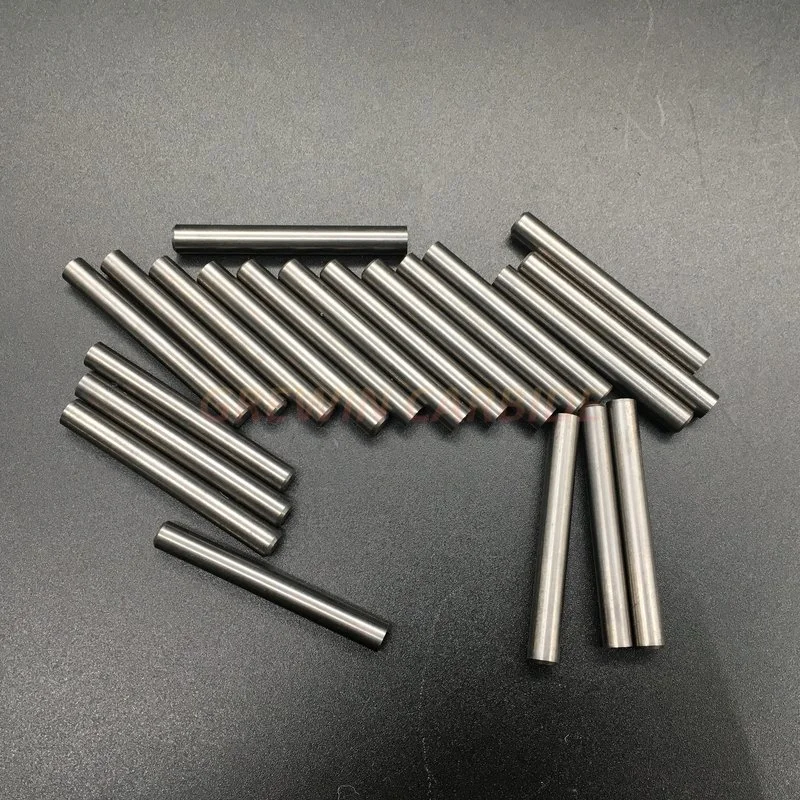

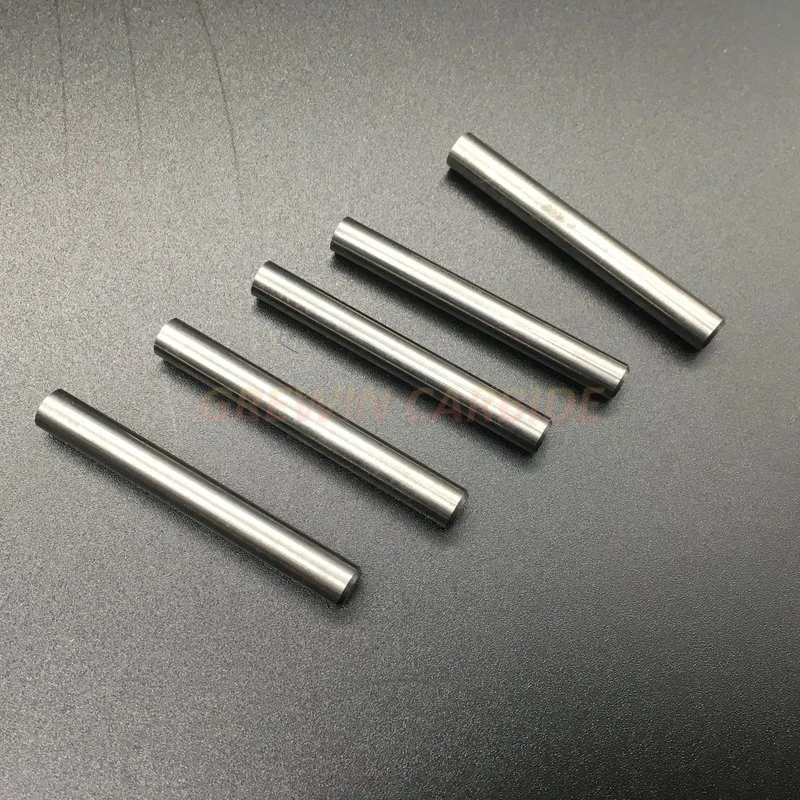

GW carbide - barra in carburo di tungsteno Cementato in carburo bianco
GW carbide - barra in carburo di tungsteno Cementato in carburo bianco. Siamo una fabbrica specializzata nella produzione di utensili in carburo di tungsteno di alta qualità.
Request a Quote

Dettagli prodotti

Descrizione del Prodotto

I tipi disponibili sono:

Diametro delle aste in carburo di tungsteno da 1mm a 45mm, lunghezza da 50mm a 1000mm
Un foro per il liquido di raffreddamento con diametro da 3 mm a 30 mm, lunghezza 330 mm
Due aste con fori per liquido di raffreddamento con diametro da 4 mm a 20 mm, lunghezza 330 mm
Due fori per liquido di raffreddamento a spirale con 30 gradi, diametro da 6 mm a 20 mm, lunghezza 330 mm



I gradi normali sono:

GW10      WC: 90%, CO: 10%, granulometria: 0.8, densità: 14.4, durezza: 91.8HRA, T. R. S: 3800

GW06        WC: 94%, CO: 6%, granulometria: 0.4, densità: 14.85, durezza: 94.8HRA, T. R. S: 3800

GW08        WC: 92%, CO: 8%, granulometria: 0.4, densità: 14.65, durezza: 93.6HRA, T. R. S: 3800

GW12        WC: 88%, CO: 12%, granulometria: 0.4, densità: 14.25, durezza: 92.6HRA, T. R. S: 3500


Aste piene (metriche) 330 mm

Gw Carbide - Tungsten Carbide Rod Cemented Carbide Blank


Terra h6 L Tol. Terra h6 L Tol.
D Tol. D Tol.
Ø2.2 +0.3/+0 2.0 330 +5/+0 Ø17.2 +0.3/+0 17 330 +5/+0
Ø3.2 +0.3/+0 3.0 330 +5/+0 Ø18.2 +0.3/+0 18 330 +5/+0
Ø4.2 +0.3/+0 4.0 330 +5/+0 Ø19.2 +0.3/+0 19 330 +5/+0
Ø5.2 +0.3/+0 5.0 330 +5/+0 Ø20.2 +0.3/+0 20 330 +5/+0
Ø6.2 +0.3/+0 6.0 330 +5/+0 Ø21.2 +0.3/+0 21 330 +5/+0
Ø7.2 +0.3/+0 7.0 330 +5/+0 Ø22.2 +0.3/+0 22 330 +5/+0
Ø8.2 +0.3/+0 8.0 330 +5/+0 Ø23.2 +0.3/+0 23 330 +5/+0
Ø9.2 +0.3/+0 9.0 330 +5/+0 Ø24.2 +0.3/+0 24 330 +5/+0
Ø10.2 +0.3/+0 10.0 330 +5/+0 Ø25.2 +0.3/+0 25 330 +5/+0
Ø11.2 +0.3/+0 11.0 330 +5/+0 Ø26.2 +0.3/+0 26 330 +5/+0
Ø12.2 +0.3/+0 12.0 330 +5/+0 Ø27.2 +0.3/+0 27 330 +5/+0
Ø13.2 +0.3/+0 13.0 330 +5/+0 Ø28.2 +0.3/+0 28 330 +5/+0
Ø14.2 +0.3/+0 14.0 330 +5/+0 Ø29.2 +0.3/+0 29 330 +5/+0
Ø15.2 +0.3/+0 15.0 330 +5/+0 Ø30.2 +0.3/+0 30 330 +5/+0
Ø16.2 +0.3/+0 16.0 330 +5/+0


Due aste dritte dei condotti del liquido di raffreddamento, TK ridotto

Gw Carbide - Tungsten Carbide Rod Cemented Carbide Blank

Terra Massa h6 TK Tol. D Tol. L r
D Tol.
6.3

+0.3/0 		6.0 1.5 0/-0.20 0.80




±0.15






330 		0.15
7.3 7.0 1.5 0.80 0.15
8.3 8.0 2.6




0/-0, 30 		1.00 0.15
9.3 9.0 2.6 1.00 0.20
10.3 10.0 2.6 1.00 0.20
11.3

+0.4/0 		11.0 3.5 1.20 0.28
12.3 12.0 3.5 1.20 0.30
13.3 13.0 3.5 1.20 0.34
14.3 14.0 5.0 1.50 0.37
15.3 15.0 5.0 1.50 0.40
16.3 16.0 5.0 1.50

±0.20 		0.40
17.3
+0, 5/0 		17.0 6.2 2.00 0.47
18.3 18.0 6.2 2.00 0.50
19.3 19.0 6.2 2.00 0.50
20.3 20.0 6.2 0/-0, 40 2.00 ±0.30 0.50

Due condotti elicoidali del liquido di raffreddamento a 30°(tipo HE-30°)
Gw Carbide - Tungsten Carbide Rod Cemented Carbide Blank


Terra Massa h6     Toll. L +5, 0 TK Tol. D Tol. Passo
D Tol.
6.3

+0.4/+1.0 		6.0 330 2.7
±0.2 		0.80


±0.15 		32.65
7.3 7.0 330 3.5 1.00 38.09
8.3 8.0 330 3.4 1.00 43.53
9.3 9.0 330 4.5 ±0.3 1.40 48.97
10.3 10.0 330 4.8 1.30 54.41
11.3

+0.4/+1.2 		11.0 330 4.9



±0.4 		1.40 59.86
12.3 12.0 330 6.3 1.70 65.30
13.3 13.0 330 6.1 1.75
±0.20 		70.74
14.3 14.0 330 6.7 1.80 76.18
15.3 15.0 330 7.3 1.75 81.82
16.3

+0.4/+1.4 		16.0 330 8.0 2.00 87.06
17.3 17.0 330 8.5 1.75
±0.25 		92.50
18.3 18.0 330 9.0 2.30 97.95
19.3 19.0 330 9.7 2.00 103.39
20.3 20.0 330 10.0 ±0.5 2.50 108.83

*sono disponibili tutte le misure, sinterizzate, smerigliatrici, lucidanti, grandi scorte pronte per la consegna immediata!
