Descrizione del Prodotto
Macchine per tubi in plastica macchina per tubi corrugati a doppia parete

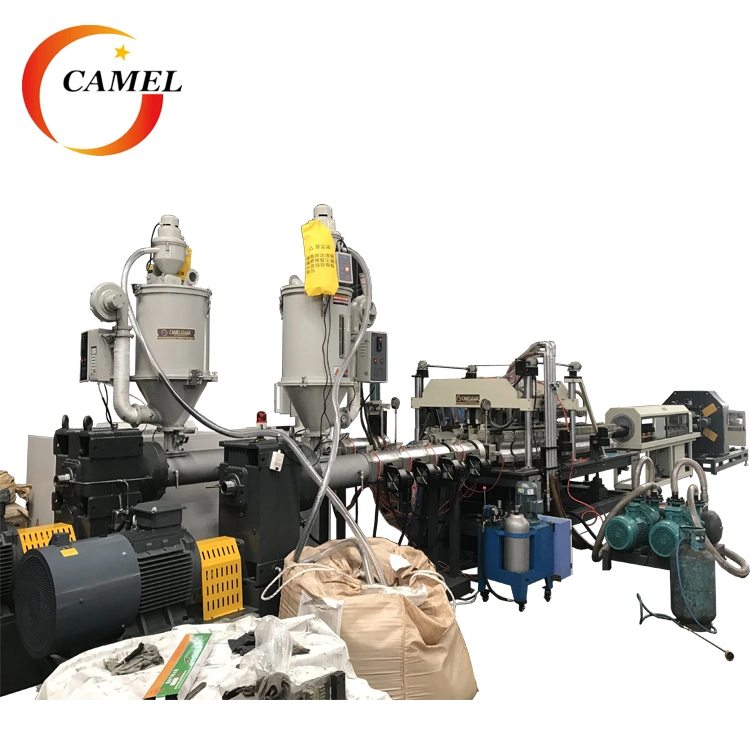

La nostra linea di estrusione per tubi corrugati a doppia parete può produrre da un diametro interno di 63 mm a 1000 mm.
Parametro Techiniacal
Il tubo corrugato a doppia parete è un prodotto maturo che ha il vantaggio di un peso ridotto, di un basso costo, di una buona resistenza dell'anello e di una buona flessibilità. La nostra azienda ha sviluppato la linea di estrusione per tubi corrugati a doppia parete in PE più di dieci anni. Abbiamo tutta la serie di macchine a tubo corrugato a doppia parete: Tipo orizzontale, tipo verticale e tipo shuttle. La nostra macchina può lavorare un'ampia gamma di materiali, tra cui HDPE, PP, PVC, ecc.
La nostra linea di estrusione per tubi corrugati a doppia parete può produrre da un diametro interno di 63 mm a 1000 mm.
Parametro Techiniacal
| Modello | Struttura | Materia prima | ID (min.mm) | ID (max. Mm) | Velocità (m/min) |
| SGB250 | Orizzontale | HDPE / pp | 110 | 250 | 0.5-5.0 |
| SGB400 | Orizzontale | HDPE / pp | 200 | 400 | 0.5-3.5 |
| SGB600 | Verticale | HDPE / pp | 250 | 600 | 0.5-3.0 |
| SGB800 | Verticale | HDPE / pp | 250 | 800 | 0.3-3.0 |
| SGB800 | Navetta | HDPE / pp | 500 | 800 | 0.3-3.0 |
Estrusore
Adottare una vite con rapporto L/D 38:1 per materiale vergine. Adottare la vite L/D 33:1 per il materiale riciclato. Abbiamo anche la scelta di vite doppia e barile per altri materiali come polvere di PVC, polvere di PP, ecc fornire estrusore adatto per le diverse esigenze del cliente.
Adottare una vite con rapporto L/D 38:1 per materiale vergine. Adottare la vite L/D 33:1 per il materiale riciclato. Abbiamo anche la scelta di vite doppia e barile per altri materiali come polvere di PVC, polvere di PP, ecc fornire estrusore adatto per le diverse esigenze del cliente.
Testa di filiera e manicotto di calibrazione
Sia lo strato esterno che lo strato interno sono estrusi all'interno della testa di matrice. Ciascun canale di flusso del materiale all'interno della testa dello stampo è posizionato in modo uniforme. Ogni canale viene sottoposto a trattamento termico e a mirrorpolishing per garantire un flusso uniforme del materiale. Inoltre, la testa dello stampo fornisce aria compressa tra entrambi gli strati. Il manicotto di calibrazione viene utilizzato per raffreddare lo strato interno e formare un tubo liscio e piatto all'interno. L'acqua in pressione scorre all'interno del manicotto di calibrazione per ottenere un buon effetto di raffreddamento. La depressione viene creata sulla superficie del manicotto di calibrazione quando si produce un tubo di diametro grande, per garantire la rotondità del tubo interno.
Sia lo strato esterno che lo strato interno sono estrusi all'interno della testa di matrice. Ciascun canale di flusso del materiale all'interno della testa dello stampo è posizionato in modo uniforme. Ogni canale viene sottoposto a trattamento termico e a mirrorpolishing per garantire un flusso uniforme del materiale. Inoltre, la testa dello stampo fornisce aria compressa tra entrambi gli strati. Il manicotto di calibrazione viene utilizzato per raffreddare lo strato interno e formare un tubo liscio e piatto all'interno. L'acqua in pressione scorre all'interno del manicotto di calibrazione per ottenere un buon effetto di raffreddamento. La depressione viene creata sulla superficie del manicotto di calibrazione quando si produce un tubo di diametro grande, per garantire la rotondità del tubo interno.
Ondulatore

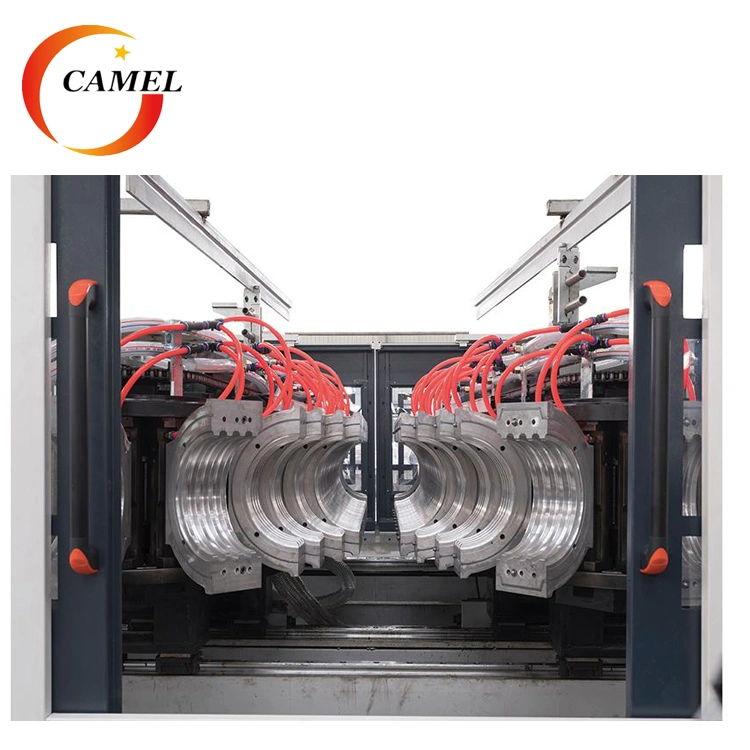

L'ondulatore viene utilizzato per posizionare e spostare lo stampo ondulato. Viene creato il vuoto per assorbire lo strato esterno nello stampo ondulato per formare la forma ondulata. Spostando lo stampo ondulato, il tubo viene estratto anche dall'ondulatore.
L'ondulatore viene utilizzato per posizionare e spostare lo stampo ondulato. Viene creato il vuoto per assorbire lo strato esterno nello stampo ondulato per formare la forma ondulata. Spostando lo stampo ondulato, il tubo viene estratto anche dall'ondulatore.
Serbatoio di raffreddamento
Il serbatoio di raffreddamento viene utilizzato per raffreddare il tubo,
Il serbatoio di raffreddamento viene utilizzato per raffreddare il tubo,
Taglierina
Taglierina controllata da Siemens PLC, taglierina a doppia lama. Dotato di un dispositivo di ispezione preciso, garantisce il posizionamento preciso della taglierina nella posizione corretta del tubo corrugato a doppia parete. L'intero processo di taglio è preciso e completamente automatico.
Taglierina controllata da Siemens PLC, taglierina a doppia lama. Dotato di un dispositivo di ispezione preciso, garantisce il posizionamento preciso della taglierina nella posizione corretta del tubo corrugato a doppia parete. L'intero processo di taglio è preciso e completamente automatico.
Impilatore
Supporto e tubo in plastica per pile
Supporto e tubo in plastica per pile
