Informazioni di Base.
Model No.
AAAAA---TCR---001
superficie
sinterizzato
molatura
massa h6
metodo di produzione
estrusione o pressatura isosotica a freddo
lunghezza
lunghezza completa 12", 13", 14", 300 mm, 310 mm, 320,330
foro del liquido di raffreddamento
1 2 3 fori del liquido di raffreddamento, ad angolo retto o elicoidali
tolleranza
standard h4, h5, h6, h7
scentratura
0,05 mm
grado
submicron, micron, ultra fine, nanogranature
macchine di rettifica
macchine di rettifica senza centro importate
utilizzo
frese, punte per trapano, alesatori, maschi, punzoni
Pacchetto di Trasporto
Standard Packing for Cemented Carbide Rods
Specifiche
CARBIDE RODS DIA 0.5 to 50 mm
Marchio
RYDMET CARBIDE
Origine
China
Codice SA
82090030
Capacità di Produzione
20 Tons/Month
Descrizione del Prodotto

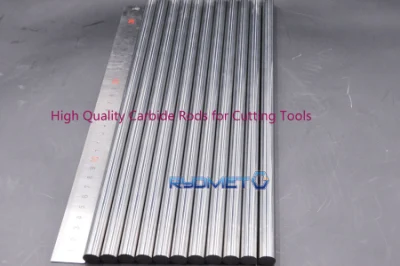

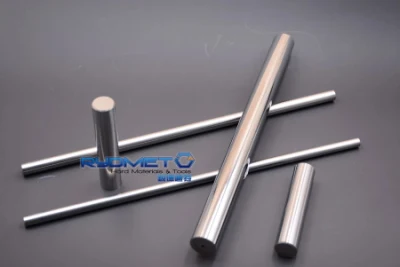

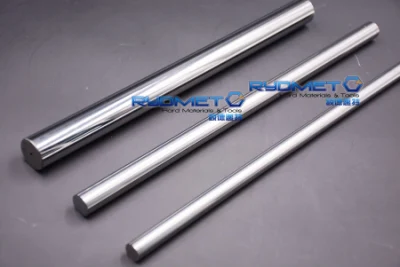

Rydmet grana fine durezza 91,8hra diam 3 a 32mm lunghezza 330mm buona barra in carburo di tungsteno resistente all'usura in vendita:
Sono materiali ideali per gli utensili da taglio Solid Rotoary, come fresa a punta in carburo solido, trapani, Remaers, rubinetti, ecc.
Di solito, le aste in carburo sono in condizioni sinterizzate, ma possiamo organizzare il processo di rettifica secondo la richiesta specifica del cliente. Le nostre macinazioni sono eseguite dalle macchine di macinazione importate senza centro, possiamo soddisfare la richiesta di precisione delle nostre taglierine sia europee che americane, di solito, le controlichiamo in h6 finissing, come la domanda, possiamo controllarlo h5, h4, h7.
Possiamo anche macinare le aste in carburo cementato anche con diametro di 0.3 mm se lo avete.
Le gradazioni per le aste di carburo :
| Il grado delle aste di carburo di tungsteno | |||||
| Proprietà del grado | RD10F | RD10UF | RD12UF | RD06UF | |
| Co | % | 10 | 10 | 12 | 6 |
| WC incl Doping | % | 90 | 90 | 88 | 94 |
| Densità | g/cm3 | 14.45 | 14.45 | 14.1 | 14.9 |
| Durezza Vickers HV30 | kg/mm2 | 1580 | 1790 | 1690 | 1890 |
| Durezza Rockwell HRA | ISO3738 | 91.8 | 92.5 | >92.5 | 93.5 |
| TRS | N/mm2 | 3800 | 4000 | 4000 | 3900 |
| Porosità | R | < 02 | < 02 | < 02 | < 02 |
| B | 0 | 0 | 0 | 0 | |
| C | 0 | 0 | 0 | 0 | |
| Dimensioni cereali WC | μm | 0.8 | 0.5 | 0.4-0.5 | 0.5 |
Le dimensioni delle aste in carburo :
| Aste in carburo pieno (lunghezza intera) | |||||
| Diam. Nominale | D(mm) | D(mm) | Lunghezza | Osservazioni | |
| D (mm) | Un-massa | h6 | mm | ||
| 0.5 | 0.7 | 0.5 | 310-330 | ||
| 0.8 | 1 | 0.8 | 310-330 | ||
| 1 | 1.2 | 1 | 310-330 | ||
| 1.5 | 1.7 | 1.5 | 310-330 | ||
| 1/16" | 1.5875 | 1.8 | 1.5875 | 12" - 13" | dimensioni del mento |
| 2 | 2.2 | 2 | 310-330 | ||
| 2.35 | 2.55 | 2.35 | 310-330 | ||
| 3/32" | 2.38 | 2.6 | 2.38 | 12" - 13" | dimensioni del mento |
| 2.5 | 2.7 | 2.5 | 310-330 | ||
| 3 | 3.2 | 3 | 310-330 | ||
| 1/8" | 3.175 | 3.4 | 3.175 | 12" - 13" | dimensioni del mento |
| 3.5 | 3.7 | 3.5 | 310-330 | ||
| 5/32 | 3.968 | 4.2 | 3.968 | 12" - 13" | dimensioni del mento |
| 4 | 4.2 | 4 | 310-330 | ||
| 4.5 | 4.5 | 310-330 | |||
| 3/16" | 4.7625 | 5.0 | 4.762 | 12" - 13" | dimensioni del mento |
| 5 | 5.2 | 5 | 310-330 | ||
| 5.5 | 5.7 | 5.5 | 310-330 | ||
| 6 | 6.2 | 6 | 310-330 | ||
| 1/4" | 6.35 | 6.6 | 6.35 | 12" - 13" | dimensioni del mento |
| 6.5 | 6.7 | 6.5 | 310-330 | ||
| 7 | 7.2 | 7 | 310-330 | ||
| 7.5 | 7.7 | 7.5 | 310-330 | ||
| 5/16" | 7.937 | 8.2 | 7.937 | 12" - 13" | dimensioni del mento |
| 8 | 8.2 | 8 | 310-330 | ||
| 8.5 | 8.7 | 8.5 | 310-330 | ||
| 9 | 9.2 | 9 | 310-330 | ||
| 9.5 | 9.7 | 9.5 | 310-330 | ||
| 3/8" | 9.525 | 9.7 | 9.525 | 12" - 13" | dimensioni del mento |
| 10 | 10.2 | 10 | 310-330 | ||
| 10.5 | 10.7 | 10.5 | 310-330 | ||
| 11 | 11.2 | 11 | 310-330 | ||
| 7/16" | 11.11 | 11.3 | 11.11 | 12" - 13" | dimensioni del mento |
| 11.5 | 11.7 | 11.5 | 310-330 | ||
| 12 | 12.2 | 12 | 310-330 | ||
| 12.5 | 12.7 | 12.5 | 310-330 | ||
| 1/2" | 12.7 | 12.9 | 12.7 | 12" - 13" | dimensioni del mento |
| 13 | 13.2 | 13 | 310-330 | ||
| 13.5 | 13.7 | 13.5 | 310-330 | ||
| 14 | 14.2 | 14 | 310-330 | ||
| 9/16" | 14.288 | 14.5 | 14.288 | 12" - 13" | dimensioni del mento |
| 14.5 | 14.7 | 14.5 | 310-330 | ||
| 15 | 15.2 | 15 | 310-330 | ||
| 15.5 | 15.7 | 15.5 | 310-330 | ||
| 5/8" | 15.875 | 16.1 | 15.875 | 12" - 13" | dimensioni del mento |
| 16 | 16.2 | 16 | 310-330 | ||
| 16.5 | 16.7 | 16.5 | 310-330 | ||
| 17 | 17.2 | 17 | 310-330 | ||
| 17.5 | 17.7 | 17.5 | 310-330 | ||
| 18 | 18.2 | 18 | 310-330 | ||
| 18.5 | 18.7 | 18.5 | 310-330 | ||
| 19 | 19.2 | 19 | 310-330 | ||
| 3/4" | 19.05 | 19.3 | 19.05 | 12" - 13" | dimensioni del mento |
| 19.5 | 19.7 | 19.5 | 310-330 | ||
| 20 | 20.2 | 20 | 310-330 | ||
| 20.5 | 20.7 | 20.5 | 310-330 | ||
| 21 | 21.2 | 21 | 310-330 | ||
| 21.5 | 21.7 | 21.5 | 310-330 | ||
| 22 | 22.2 | 22 | 310-330 | ||
| 22.5 | 22.7 | 22.5 | 310-330 | ||
| 23 | 23.2 | 23 | 310-330 | ||
| 23.5 | 23.7 | 23.5 | 310-330 | ||
| 24 | 24.2 | 24 | 310-330 | ||
| 24.5 | 24.7 | 24.5 | 310-330 | ||
| 25 | 25.2 | 25 | 310-330 | ||
| 1" | 25.4 | 25.7 | 25.4 | 12" - 13" | dimensioni del mento |
| 26 | 26.3 | 26 | 310-330 | ||
| 27 | 27.2 | 27 | 310-330 | ||
| 28 | 28.2 | 28 | 310-331 | ||
| 29 | 29.2 | 29 | 310-333 | ||
| 30 | 30.2 | 30 | 310-334 | ||
| 31 | 31.2 | 31 | 310-335 | ||
| 1-1/4" | 31.75 | 32.0 | 31.75 | 12" - 13" | dimensioni del mento |
| 32 | 32.2 | 32 | 310-336 | ||
| 33 | 33.2 | 33 | 310-337 | ||
| 34 | 34.2 | 34 | 310-338 | ||
| 35 | 35.2 | 35 | 310-339 | ||
| 36 | 36.2 | 36 | 310-340 | ||
| 37 | 37.2 | 37 | 310-341 | ||
| 38 | 38.2 | 38 | 310-342 | ||
| 1-1/2" | 38.1 | 38.4 | 38.1 | 12" - 13" | dimensioni del mento |
| 39 | 39.2 | 39 | 310-343 | ||
| 40 | 40.2 | 40 | 310-344 | ||
| 42 | 42.2 | 42 | 310-344 | ||
**aste in carburo con diametro e lunghezza speciali possono essere realizzate su richiesta
TOLLERANZE per diametro e lunghezza (h6) | TOLLERANZE per rotondità e rettilineità (h6 ) | ||||
Dimensioni, mm | D, h6 | L | Dimensioni, mm | Rettilineità | Rotondità |
≤3 | +0,-0,006 | +5/+1 | ≤4 | 0.15 max | 0.004 max |
da 5 a 6 | +0, -.008 | da 5 a 10 | 0.08 max | ||
da 8 a 10 | +0, -.009 | da 10 a 13 | 0.06 max | ||
da 12 a 18 | +0, -.011 | >13 | 0.05 max | ||
da 20 a 24 | +0, -.013 |
|
| ||

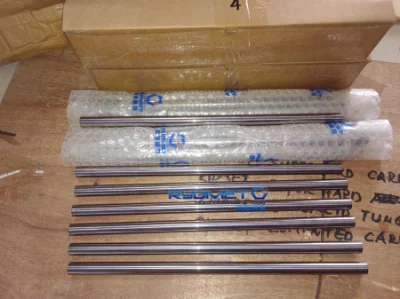

Pacchetto:
