Descrizione del Prodotto
Sbarra collettrice piana di alluminio della sbarra collettrice 1070 T4 per il trasformatore
Il modulo più Comune del conduttore del bus è Azione della barra della sezione trasversale rettangolare. Questa figura è Inerentemente facile da fabbricare, memorizzare, trattare ed erigere. Un'area relativamente grande può Essere fornita per la dispersione del calore mediante l'uso dei bus della multiplo-barra. Le giunture ed i colpetti sono fatti prontamente serrandosi o saldando. Le stampe offset e lle curvature da 90 gradi sono fatte facilmente
Per corrente continua, come pure per corrente alternata fino a determinati limiti, la capacità Di un bus costruito con barra piana può Essere gestita soltanto variando il formato delle barre o il numero delle barre paralelamente. Per corrente alternata di alto-amperaggio, tuttavia, le disposizioni speciali delle laminazioni sono usate.

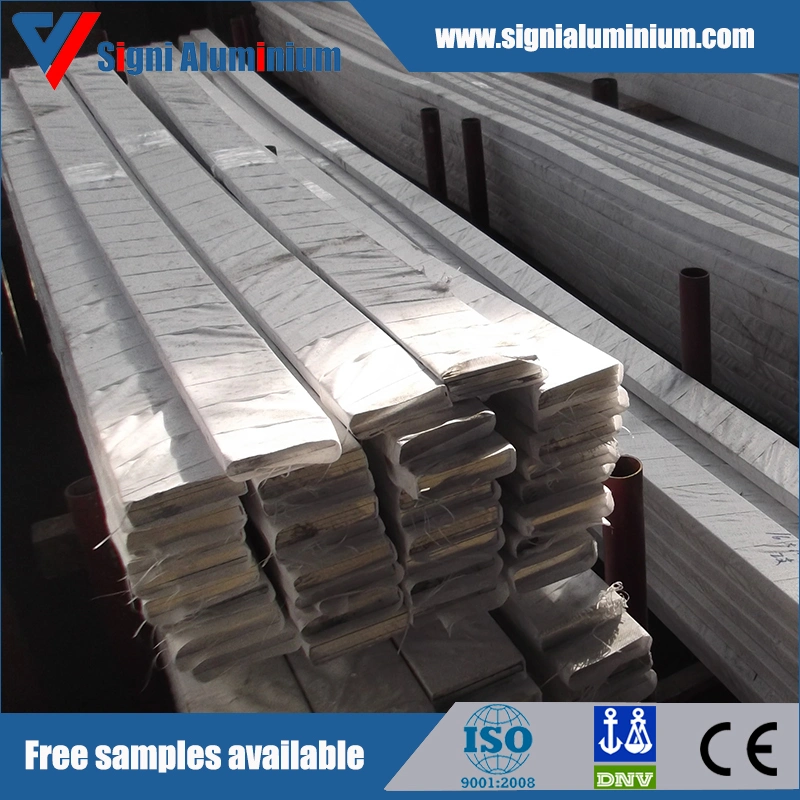

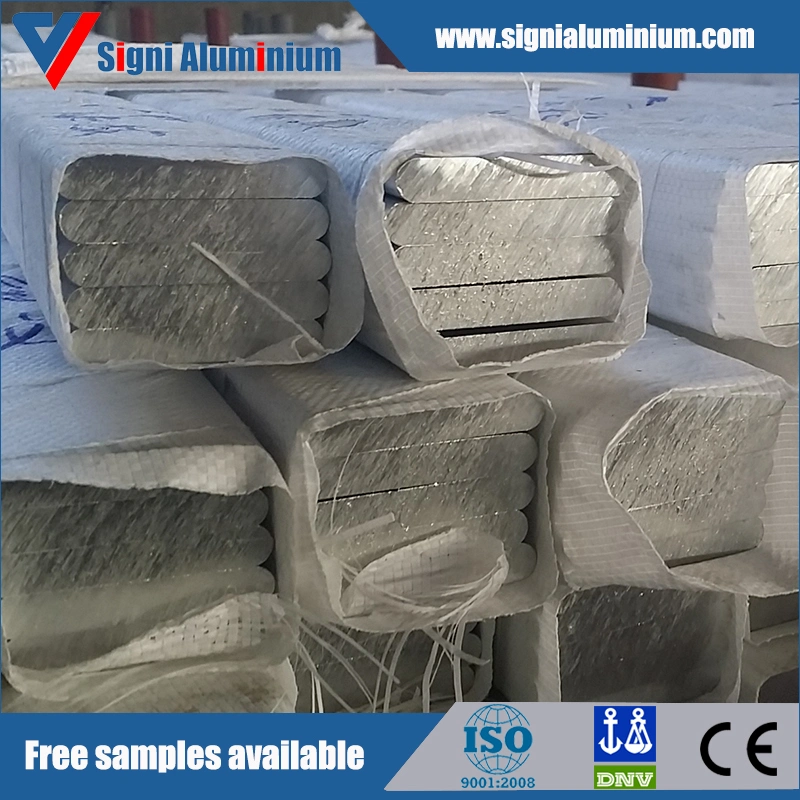

Particolari impaccanti:
Particolare di consegna: 2 - 3 settimane (dipende dalla quantità )
Punto d'origine: Zhengzhou, Cina (continente)
Marca: Signi
Numero di modello: AL1070
Materiale: Alluminio
Nome di prodotto: Sbarra collettrice di alluminio personalizzata
Trattamento di superficie: Zinco, nichel, stagno, argento, ecc.

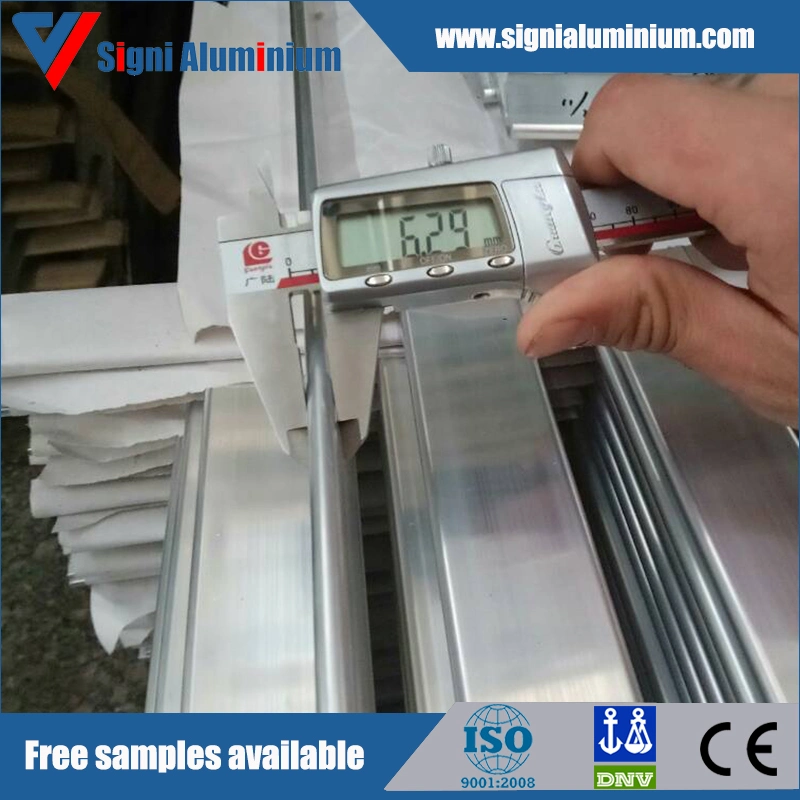

Tolleranza: +/- 0.1mm
Lunghezza: Fino a 6m
Larghezza: 10mm - 200mm
Spessore: 0.15mm - 40mm
Applicazione: Elettrico
Elaborare: Timbratura, piegando, perforare, filettare, polacco, ecc.
Composizione chimica della sbarra collettrice
Proprietà
Specifiche del rame e dell'alluminio
Caratteristiche della sbarra collettrice
La barra piana di alluminio del compagno del metallo è Leggera e facile da funzionare con, disponibile in varie larghezze e lunghezze
Tutti i profili sono nel rivestimento del laminatoio;
Utilizzato in parentesi, nei supporti, nelle strisce di usura, nei buffer, nelle schede di bordatura, nella riparazione e nella manutenzione intorno alla casa
Leggero e facile funzionare con;
Può Essere piegato nelle varie figure;
Facile perforare, rivettare ed avvitare
Il modulo più Comune del conduttore del bus è Azione della barra della sezione trasversale rettangolare. Questa figura è Inerentemente facile da fabbricare, memorizzare, trattare ed erigere. Un'area relativamente grande può Essere fornita per la dispersione del calore mediante l'uso dei bus della multiplo-barra. Le giunture ed i colpetti sono fatti prontamente serrandosi o saldando. Le stampe offset e lle curvature da 90 gradi sono fatte facilmente
Per corrente continua, come pure per corrente alternata fino a determinati limiti, la capacità Di un bus costruito con barra piana può Essere gestita soltanto variando il formato delle barre o il numero delle barre paralelamente. Per corrente alternata di alto-amperaggio, tuttavia, le disposizioni speciali delle laminazioni sono usate.
Particolari impaccanti:
Particolare di consegna: 2 - 3 settimane (dipende dalla quantità )
Punto d'origine: Zhengzhou, Cina (continente)
Marca: Signi
Numero di modello: AL1070
Materiale: Alluminio
Nome di prodotto: Sbarra collettrice di alluminio personalizzata
Trattamento di superficie: Zinco, nichel, stagno, argento, ecc.
Tolleranza: +/- 0.1mm
Lunghezza: Fino a 6m
Larghezza: 10mm - 200mm
Spessore: 0.15mm - 40mm
Applicazione: Elettrico
Elaborare: Timbratura, piegando, perforare, filettare, polacco, ecc.
Composizione chimica della sbarra collettrice
| Si | Tecnico di assistenza | Cu | Manganese | Magnesio | Cr | Zn | Ti | Altri | Al | |
| Specifico | Totale | |||||||||
| Massimo 0.20 | Massimo 0.25 | Massimo 0.04 | Massimo 0.03 | Massimo 0.03 | - | Massimo 0.04 | Massimo 0.03 | Massimo 0.03 | - | Minuto 99.70 |
Proprietà
Specifiche del rame e dell'alluminio
| Parametri | Alluminio | Rame |
| Standard relativi | IEC 60105 Iso 209-1.2 | IEC 60028 |
| Proprietà Fisiche Composizione chimica Calore specifico gm. Cal/º C Densità Gm/cm2 º C di punto di fusione | 0.092 2.91 660 | 99% puro 0.220 8.89 1083 |
| Proprietà Meccaniche Ultima resistenza alla trazione kgf/mm2 Ultima concentrazione di tosatura kgf/mm2 Modulo elastico kgf/mm2 0.2% concentrazioni kgf/mm2 della Di tensione-prova | 20.5/25 15 6.700 16.5/22 | 22-26 16-19 12000 60-80% di resistenza alla trazione |
| Proprietà Elettriche Resistenza specifica cm Conducibilità Mm2 del volume % di conducibilità SIGC Coefficente di espansione mm/m/º C | 3.133 31.9 57 2.3*10-5 | 1.7241 58 100 1.73*10-5 |
| Sbarra collettrice rettangolare dell'alluminio di angolo | ||||||||||
| 3mm (spessore) | 3*15 | 3*20 | 3*25 | 3*30 | 3*40 | 3*50 | ||||
| 4mm (spessore) | 4*10 | 4*20 | 4*25 | 4*30 | 4*40 | 4*45 | 4*50 | |||
| 5mm (spessore) | 5*20 | 5*25 | 5*30 | 5*35 | 5*40 | 5*50 | 5*60 | 5*80 | ||
| 6mm (spessore) | 6*20 | 6*30 | 6*40 | 6*50 | 6*60 | 6*80 | 6*100 | 6.3*50 | 6.3*80 | ★6.3*100 |
| 7mm (spessore) | 7.6*80 | 6.3*76 | ★6.3*63 | |||||||
| 8mm (spessore) | 8*11 | 8*30 | 8*40 | 8*50 | 8*60 | ★ 8*63 | 8*80 | 8*100 | 8*120 | 8.1*74 |
| 10mm (spessore) | 10*30 | 10*40 | 10*50 | 10*60 | ★10*63 | 10*80 | 10*100 | 10*120 | 10*125 | 10*140 |
| 10*150 | 10*160 | |||||||||
| 12mm (spessore) | ★12*60 | ★12*80 | ★12*100 | 12*120 | ★ 12*125 | 12*150 | ★ 12.5*125 | |||
| 14mm (spessore) | ★14*80 | ★14*100 | Bastoncini quadrati | ★ 50*50 | ★ 35*55 | 19*19 | I bastoncini di sei angoli | ★30 | ★40 | |
| 15mm (spessore) | 15*100 | 15*120 | Bastoncini rotondi | ★¢ 10 | ★¢ 12 | ¢ 16 | ★¢ 28 | ★¢ 32 | ★¢ 40 | |
| 16mm (spessore) | ★16*100 | ★16*125 | Bastoncini rotondi | ★¢ 45 | ★¢ 46 | ★¢ 50 | ★¢ 55 | ★¢ 60 | ★¢ 65 | |
| 20mm (spessore) | ★20*80 | ★20*100 | ★¢ 70 | ★¢ 75 | ★¢ 80 | |||||
| Sbarra collettrice dell'alluminio di angolo rotondo | ||||||||
| 2mm (spessore) | R2*20 | |||||||
| 3mm (spessore) | R3*30 | R3*40 | R3*50 | R3*60 | R3*80 | R3*100 | R3*120 | R3*160 |
| 4mm (spessore) | R4*25 | R4*30 | R4*40 | R4*50 | R4.7*151 | |||
| 5mm (spessore) | R5*30 | R5*35 | R5*40 | R5*50 | R5*60 | R5*120 | ||
| 6mm (spessore) | R6*50 | R6*60 | R6*80 | ★R6.3*63 | R6*100 | R6*120 | R6*140 | R6*160 |
| 8mm (spessore) | R8*40 | R8*50 | R8*60 | ★R8*63 | R8*80 | R8*100 | ||
| 10mm (spessore) | R10*50 | R10*60 | R10*80 | R10*100 | ★R10*120 | R10*125 | R10*170 | R10.4*25 |
| 12.5mm (spessore) | ★R12.5*80 | ★R12.5*125 | ★R16*120 | |||||
Caratteristiche della sbarra collettrice
La barra piana di alluminio del compagno del metallo è Leggera e facile da funzionare con, disponibile in varie larghezze e lunghezze
Tutti i profili sono nel rivestimento del laminatoio;
Utilizzato in parentesi, nei supporti, nelle strisce di usura, nei buffer, nelle schede di bordatura, nella riparazione e nella manutenzione intorno alla casa
Leggero e facile funzionare con;
Può Essere piegato nelle varie figure;
Facile perforare, rivettare ed avvitare
