Informazioni di Base.
Model No.
RP-M0250-C1-PH70-S1G1100-S0-CN
Grado IP
IP67
Certificazione
CE
Su misura
Su misura
lunghezza corsa
25~5500 mm
formato dati
Binary or Gray Code
risoluzione
0.1/0.5 / 1 / 2 / 5 / 10 / 20 / 40/ 50 / 100 μm
non linearità
<±0.01% of Full Scale
precisione di ripetizione
<±0.001% of Full Scale,
isteresi
<10μm
coefficiente di temperatura
<15ppm/ºC
Magnet Velocity
arbitrario
livello di protezione
IP67rh Stainless Steel Rod
temperatura di esercizio
-40ºc ~ + 85ºc
Outer Tube Pressure
35MPa (Continuous)/70MPa (Peak)
tensione di ingresso
+24VDC±20%
corrente di esercizio
<80mA (Varying with Range)
protezione contro la polarità
Max.-30VDC
protezione da sovratensione
Max.36VDC
Pacchetto di Trasporto
Paper Tube
Marchio
TEC Sensors
Origine
China
Codice SA
90318090
Capacità di Produzione
80000PCS/Year
Descrizione del Prodotto
| Uscita: | Uscita SSI |
| Lunghezza di misurazione: | 25-5500 mm |
| Precisione di ripetizione: | <+0.001% della scala completa, min ±1μm |
| Non linearità: | <+0.01% della scala completa, min ±50 μm |
| Tensione di esercizio Ub: | +24 V c.c. ± 20% |
| Temperatura ambiente: | -40°C ~+85°C. |
| Configurazione meccanica: | Fissaggio filettature M20, fissaggio filettature M18, fissaggio filettature 3/4" |
| Materiale alloggiamento: | Lega di alluminio |
| Grado di protezione IP: | IP67 |
| Approvazione/conformità: | CE |

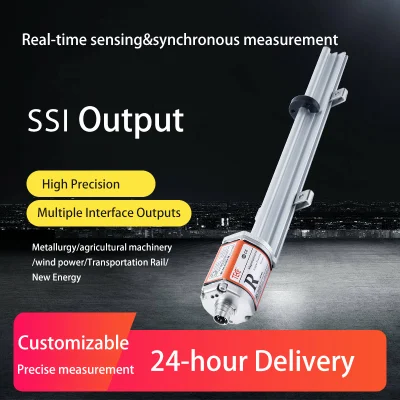

Il sensore di spostamento magnetostrittivo di uscita SSI può fornire l'interfaccia seriale sincronizzata (SSI), che può convertire la posizione in tempo reale del magnete a nonio in formato di dati seriali a 24 bit, 25 bit o 26 bit (codice binario o grigio), e trasmettono i dati al controllore mediante comunicazione seriale dopo aver ricevuto il segnale di clock fornito dal controllore. Il formato dei dati di uscita SSI è identico al codificatore di uscita assoluto e può essere collegato direttamente con moduli funzione PLC (come SM338 o SM138 di Siemens) , che possono essere utilizzati in modo pratico per sostituire il codificatore assoluto.
Il profilo in alluminio della serie RP offre una modalità di installazione esterna semplice e flessibile, adatta per il rilevamento della corsa o della posizione del meccanismo di movimento lineare, e può essere utilizzata anche per il rilevamento della posizione esterna del cilindro idraulico.
